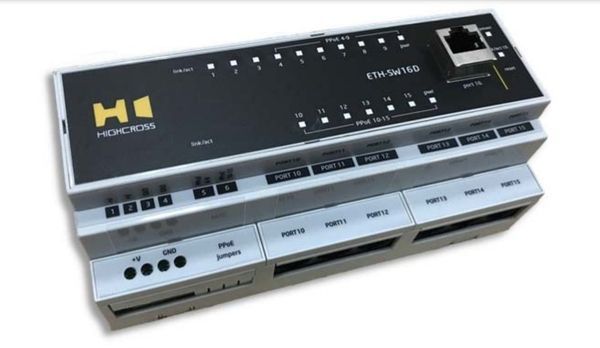

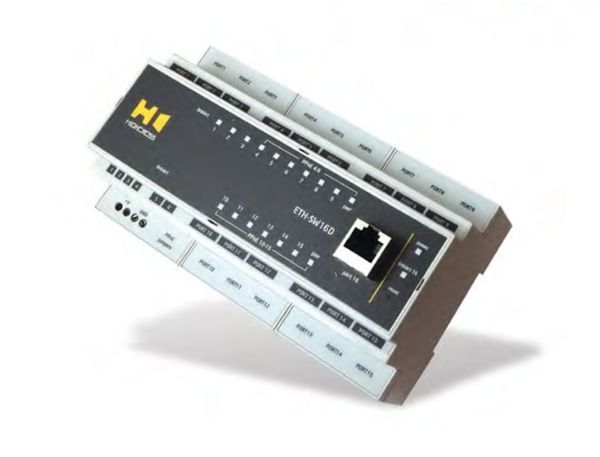

Комутатор 10/100 Ethernet ETH-SW16D призначений для підключення пристроїв до мережі Ethernet. Пристрій підтримує роздачу живлення по витій парі за стандартом 802.3af Mode B (Passive PoE). Пристрій виконано в негорючому корпусі типорозміру 9M для кріплення на 35 мм європейську інсталяційну шину (Din-rail). Комутатор має 16 портів для підключення пристроїв до мережі Ethernet через роз'єми RJ45. Подача харчування для пристроїв по портам Ethernet можлива в групу портів №4..9 (канал PPoE 4-9) і групу портів №10..15 (канал PPoE 10-15). Модуль має незалежний захист від перевантаження струмом по кожному з каналів PPoE. Модуль має індикацію наявності вхідного живлення, активності портів і подачі живлення в канали PPoE.

Кількість портів Ethernet: 16 (10BASE-T, 100BASE-TX), Auto-MDIX, Half duplex / Full duplex

Гальванічна розв'язка між портами

Комутаційна здатність: 3.2 Гбіт / с

Пропускна здатність: 1.4 млн пакетів в секунду

 Підтримується запобігання блокуванню HOL

Jumbo кадр: 9216 байт

QoS: 4 апаратних черги WRR CoS 802.1p

Тип кабелю: UTP Cat5 або вище

Підтримка подачі живлення PoE на пристрій

Підтримка стандарту: PoE / IEEE 802.3af-2003
Протокольно - немає
Електрично - 802.3af mode B

Підтримка стандарту: PoE + (PoE +) / IEEE 802.3at-2009
Протокольно - немає
Електрично - 802.3at mode B

Тип подачі живлення: PoE 10/100 mode B - DC on spares

Контакти: «4 + 5» - "DC +", "7 + 8» - "DC-"

Гальванічно розв'язане живлення пристрою і каналів PPoE 4-9 і 10-15

Напруга живлення пристрою: + 12..48В

Струм: 250 мА при +12 / 100 мА при +48 В

Напруга живлення по каналу PPoE 4-9: Так само напрузі на клемах живлення каналів PPoE 4-9

Напруга живлення по каналу PPoE 10-15: Так само напрузі на клемах живлення каналів PPoE 10-15

Захист від перевантаження струмом по каналах PPoE: 750 мА / канал

Максимальний допустимий струм по портам живлення PoE: 400 мА / порт

Робочий температурний діапазон: -20 ... + 60 ° C / 0 ... + 140 ° F

Допустима відносна вологість: 5 ... 80%

Габаритні розміри модуля: 90 x 160 x 58 мм / 3.55 "x 6.30" x 2.28 "

Вага модуля: 200 г / 0.44 lbs

Ступінь захисту: IP20
